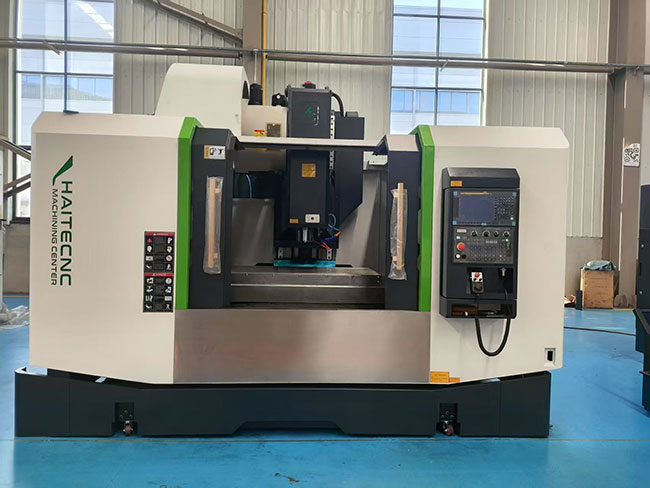

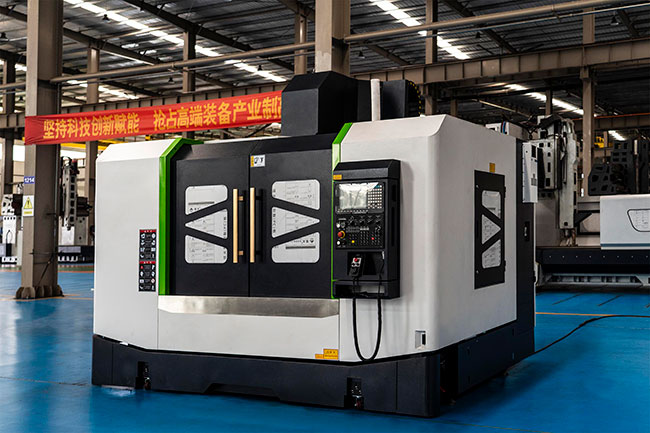

VMC1380加工中心采用三線設計，Y軸四個線軌導軌，含有兩條輔助線軌導軌,采用八個加強型滑座，使整體剛性提高。 X軸采用兩條滾柱重載線軌，使用六個滑座。Z軸采用兩條滾柱重載線軌，使用六個滑座。
VMC1380加工中心技術參數：
VMC1380 | 規 格 |
機體結構 | “寶塔形堆積式”立柱結構 Y軸4線軌 |
X/Y/Z軸坐標行程 | 1300*800*700mm |
工作臺規格（長×寬） | 1400×800mm |
工作臺最大載重 | 1200 kg |
主軸中心線到立柱正面導軌距離 | 875 mm |
主軸端面至工作臺上平面距離 | 120～820mm |
X、Y、Z切削進給量 | 1～6000 mm/min |
X、Y快速進給速度 | 24m/min |
Z快速進給速度 | 20m/min |
主軸轉速范圍 | 50～6000 r/min |
主軸結構功能 | BT50-150mm |
主軸工件冷卻系統 | 主軸環噴功能（兩水一氣） |
XYZ軸絲桿 | Φ50m |
主軸電機功率 | 15/18.5KW |
重復定位精度 | 300±0.003mm |
定位精度 | 300±0.005mm |
數控系統 | 日本發那科/臺灣新代/凱恩帝/西門子 |
使用源氣壓力 | 0.6-0.8 MPa |
機床輪廓尺寸（L×W×H） | 3600x2450x2800mmmm |
機床重量（約） | 11800 kg |
VMC1380加工中心配置：
1.臺灣 主軸（BT40/BT50）
2.臺灣5012 絲桿 （C3級）
4.線規：重載型滾柱線規（可重切削）
5.德國FAG/日本NSK軸承 （P4級）
6.臺灣圓盤刀庫 （容量24T）
7.電器箱冷熱交換器
8.自動潤滑系統
9.冷卻水泵
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
選配部件：
系統：北京凱恩帝、臺灣新代、日本三菱、日本FANUC（發那科）、德國西門子等。
刀庫：圓盤（機械手）刀庫
第四軸、第五軸等。
可根據客戶要求專業設計開發，產品的配置不同價格也不同，請買前咨詢好 確定是要硬軌還是線軌，對系統的要求， 對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
比1380加工中心在小一號機型：VMC1370立式加工中心
