帶有自動換刀裝置的臥式數控鏜銑床統稱臥式數控加工中心。臥式數控加工中心是從數控鏜銑床基礎上發展起來的一種自動化加工設備，它可通過自動換刀，實現一次裝夾、多工序加工，機床的功能*強、適用范圍*廣。
臥式加工中心的刀具垂直方向的運動（Y軸)只能通過箱體的移動實現，因此，機床的結構區別上要體現在X, Z軸的運動方式上，它主要有工作臺移動、立柱移動、工作臺/立柱棍合移動和箱體移動四種基本類型，其中，箱體移動式是高速、高精度臥式加工中心的新結構，有關內容見后述。
1、工作臺移動式

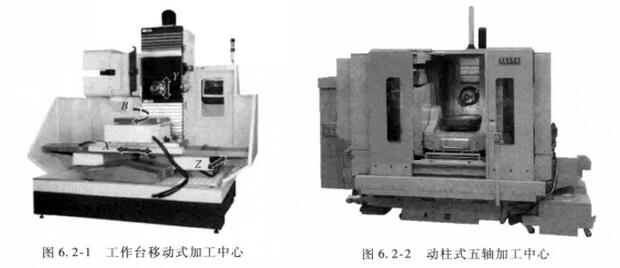

工作臺移動臥式加L中心如圖6.2-1所示，機床的結構類似于臥式鏜床，其X、Z軸運動通過十字滑臺實現，機床的一般特點如下。
(1)基本部件
工作臺移動臥式加工中心通常采用框式立住、寬床身結構，其整體性好、安裝運輸方便、加工精度較高。機床一般配有數控轉臺或分度工作臺(B軸)，為了適應深孔、同軸孔雙面加工工藝的需要，其轉臺的定位精度通常較高。
(2)自動換刀裝置
工作臺移動臥式加工中心的規格一般較小，機床的刀庫容量通常在40把以內，刀庫常置于立柱側面或立柱上方，可采用無機械手換刀或機械手換刀方式換刀。
(3)工作臺自動交換
工作臺移動臥式數控加工中心的工作臺交換比較困難，它只能采用推拉移動式交換方式，工作臺交換時間較長、且鐵屑的清理較難。因此，配置交換工作臺的情況相對較少。
工作臺移動式是臥式加工中心的傳統結構形式，機床同樣存在著結構層次復雜、x軸支承剛性差，工作臺交換困難等問題，故較適合于小型臥式加工中心。
2.立柱移動式
立柱移動的臥式加工中心又稱動柱式臥式加工中心，其X, Z軸的運動通過立往移動實現。動柱式加工中心的x軸行程大，但其移動部件的重量重，運動速度和定位精度受到一定的限制，故多用于工作臺固定的大中型臥式加工中心、帶交換工作臺機床或圖6.2-2所示的五軸加工中心。
3.混合移動式

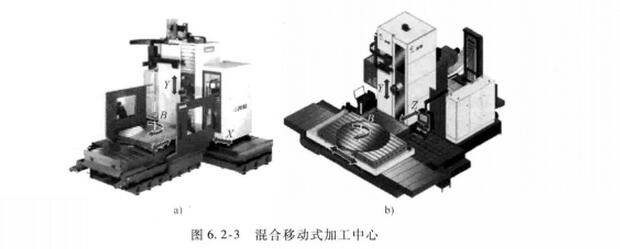

工作臺移動式加工中心的工作臺支承剛性差、X軸移動范圍小、工件重量直接影響機床的運動速度和精度；立柱移動式加工中心的立柱需要有兩層結構、移動部件重量重，機床的運動速度和定位精度的提高存在一定困難。為此.中小型臥式加工中心還經常采用 6.2-3所示的工作臺/立柱混合移動式結構，來簡化機床結構層次、加大X軸行程、提高工作臺承載能力和減輕立柱移動部件的重量。
圖6.2-3a為z抽采用工作臺運動、x軸采用立柱移動的臥式加工中心。機床取消了工作臺移動機床的x軸滑臺和立柱移動式機床的Z軸滑臺，減少了結構層次和運動部件的重量，機床剛性好，承載能力強，回轉工作臺規格大，但其x軸行程一般較短，故適合于箱體零件加工的大中型臥式加工中心。
圖6.2-3b為x軸采用工作臺運動、z軸采用立柱移動的臥式加工中心，結構類似于刨臺式數控鏜銑床。這種結構的機床取消了工作臺移動機床的z軸滑臺和立柱移動機床的x軸滑臺，它同樣可減少結構層次、減輕運動部件的重量，提高機床剛性和工作臺承載能力。與圖6.2-3a所示的結構相比，機床的x軸行程大，故適合于大型模具、床身、梁等長工件的加工。
