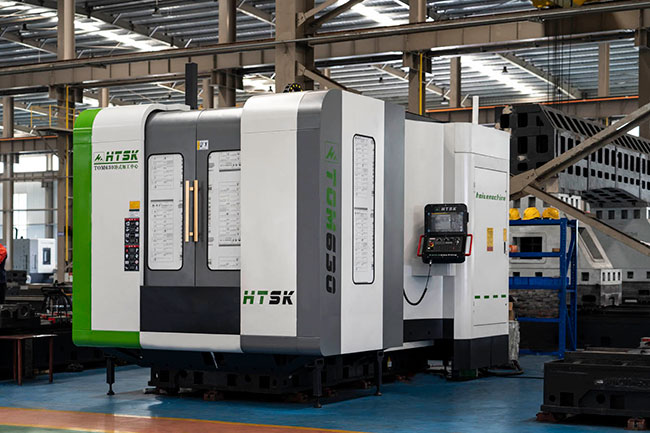

TOM630臥式加工中心機床用途
本機床可用于航天航空，汽車、內燃機、家電、通用機械的精密加工，適合于零件多工作面的銑、鉆、鏜、鉸、攻絲、兩維、三維曲面等多工序加工，具有在一次裝夾中完成箱體孔系和平面加工的良好性能，還特別適合于箱體孔的調頭鏜孔加工。
TOM630臥式加工中心配置：
日本發那科系統 臺灣圓盤刀庫 臺灣線軌絲杠 臺灣包嘉誠0°/0.001°回轉工作臺
日本NSK軸承 臺灣鎖緊螺母等臺灣直線導軌 氮?dú)馄胶庀到y(tǒng)
TOM630臥式加工中心參數
TOM630 | 規 格 |
數控工作臺規格 | 工作臺面積 630 mm′630mm 工作臺數量 1個 最小分割精度 1°/0.001° |
X坐標行程 | 1000mm |
Y坐標行程 | 800mm |
Z坐標行程 | 900mm |
主軸中心線到工作臺距離 | 0-800mm |
主軸鼻端至工作臺中心距離 | 150-1050mm |
工作臺最大回轉直徑 | 1350mm |
X、Y、Z切削進給量 | 1～6000 mm/min |
X、Y快速進給速度 | 15m/min |
Z快速進給速度 | 12m/min |
主軸轉速范圍 | 50～6000 r/min |
主軸錐孔 | BT50φ190mm |
主軸電機 | 15/18.5KW |
XYZ絲杠 | Φ55mm |
重復定位精度 | 300mm/±0.005mm |
定位精度 | 300mm/±0.0075mm |
使用源氣壓力 | 0.6-0.8 MPa |
機床輪廓尺寸（L×W×H） | （約）6800x4500x3900mm |
重量 | 16T |
