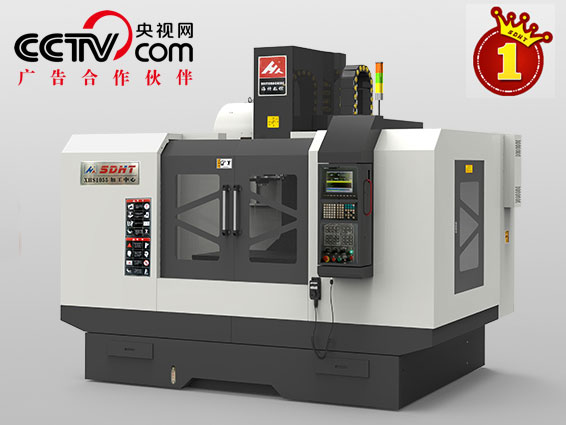

XH714加工中心導軌有線規和硬規之分，線規采用重載型滾柱線規，硬規采用Y向4導軌。根據客戶對加工實際情況來選擇。
XH714加工中心技術參數：
|
XH-714 |
規 格 |
|
工作臺規格（長×寬） |
860×400mm |
|
工作臺*大載重 |
400 kg |
|
X、Y、Z坐標行程 |
700*400*450 |
|
主軸中心線到立柱正面導軌距離 |
475 mm |
|
主軸端面至工作臺上平面距離 |
100～550mm |
|
X、Y、Z切削進給量 |
1～4000 mm/min |
|
X、Y快速進給速度 |
12m/min |
|
Z快速進給速度 |
10m/min |
|
主軸轉速范圍 |
50～8000 r/min |
|
主軸錐孔 |
BT40-120mm |
|
主軸電機 |
5.5KW |
|
X、Y、Z伺服電機 |
15N.m 2.3KW |
|
工作臺T型槽（槽數×槽寬×槽距）臺面淬火 |
5/18/75mm |
|
重復定位精度 |
300mm/+ 0.006mm |
|
定位精度 |
300mm/+0.0075mm |
|
數控系統 |
臺灣新代+日本安川電機 |
|
使用源氣壓力 |
0.6-0.8 MPa |
|
機床輪廓尺寸（L×W×H） |
2750x2100x2600mmmm |
|
機床重量 |
4800 kg |
XH714加工中心主要配置：
1. 控制系統：臺灣新代數字式控制系統。
2. 主軸電機：伺服主軸電機。
3. XYZ三軸驅動電機：日本安川
4. XYZ三軸伺服驅動器：日本安川（Z軸含抱閘）
5. 主軸：臺灣健椿隆8000rpm主軸。
6. 絲桿：臺灣律庭精密級滾珠絲桿，C3級。
7. 臺灣尚品增壓缸。
8. 臺灣圣杰 斗笠刀庫
9. 日本NSK軸承，P4級。
10. 電柜熱交換恒溫系統。
11. 手持式電子手脈。
12. 主軸油冷機.
13. 聯軸器
14. 海特光機（工作臺5條T型槽）
15. 國產自動潤滑及潤滑報警裝置。
選配系統部件
臺灣新代配日本安川電機、日本三菱系統，日本FAUNC系統 西門子 圓盤刀庫（機械手臂） 臺灣第四軸級第五軸
可根據客戶要求專業設計開發數控設備及加工中心
