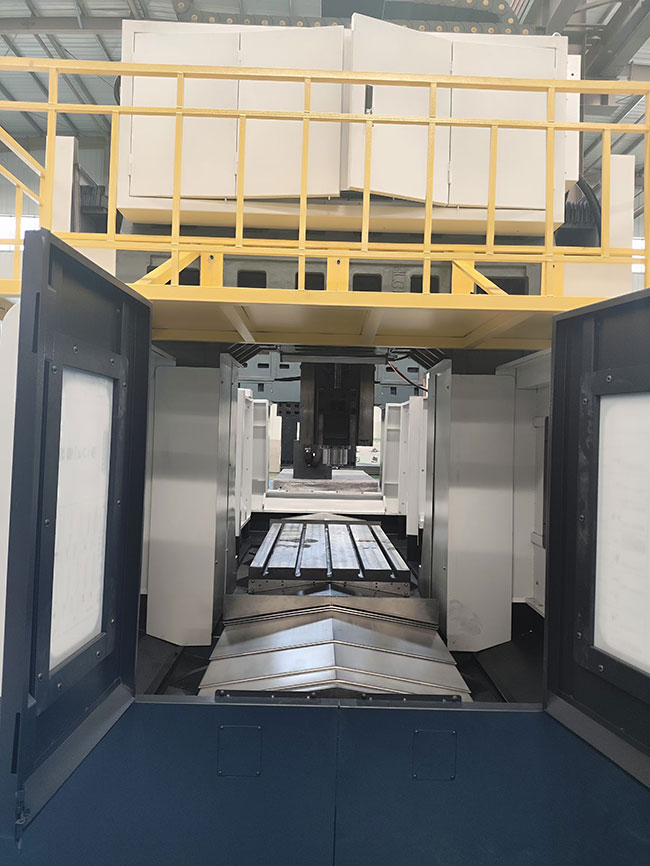

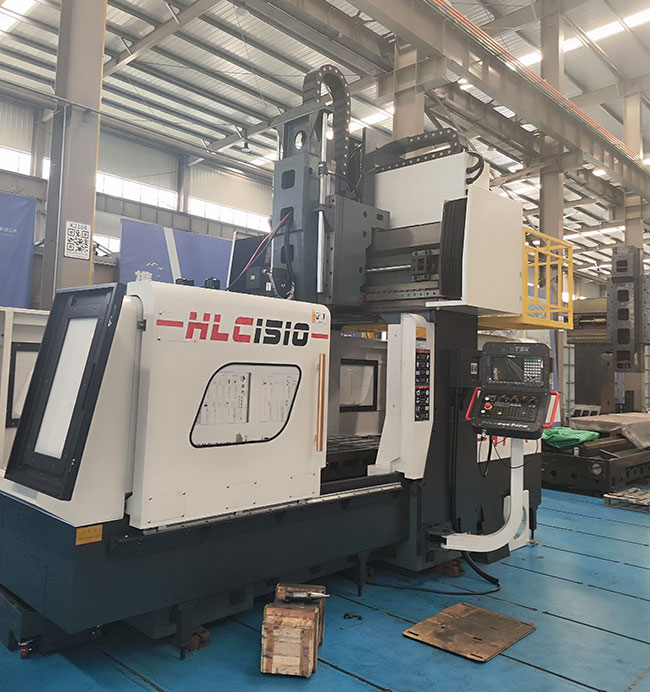

1510小型龍門加工中心該機床是山東海特?cái)?shù)控機床有限公司生產的完整全新設備，具有高剛性的結構設計、可靠的精度穩定性及保持性、完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量，機床設計先進、性能可靠、操作簡便、維修方便。同時該機床是我公司引進并消化吸收歐洲先進的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有強力切削的能力，同時又能滿足高精密零件的加工。
1510小型龍門加工中心主要結構
該機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性提高。
橫梁采用梯形式設計，剛性強結構好適合強力切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。
標準配置
臺灣新代系統 臺灣絲杠
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
日本發那科系統
可根據客戶要求專業設計開發數控設備及加工中心
1510小型龍門加工中心技術參數：
| 1510 | 規 格 |
| 工作臺規格（長×寬） | 1600mm*800mm |
| 工作臺*大載重 | 1500 kg |
| X坐標行程 | 1500 mm |
| Y坐標行程 | 1100 mm |
| Z坐標行程 | 800mm |
| 兩立柱之間*大寬度 | 1100 mm |
| 主軸端面到工作臺距離 | 150mm-950mm |
| X、Y、Z切削速度 | 1～6000 mm/min |
| X、Y、Z快速進給速度 | 15/15/12 m/min |
| 主軸轉速范圍 | 50～6000 r/min |
| 主軸錐孔 | BT50-150mm |
工作臺T型槽 （槽數×槽寬×槽距） | 5×22×160mm |
| 定位精度 | 500/+0.008mm |
| 重復定位精度 | 500/+0.006 mm |
| Z向配重 | 氮?dú)馄胶庀到y(tǒng) |
| 數控系統 | 臺灣新代/日本發那科 |
| 氣源壓力 | 0.6-0.8 MPa |
機床輪廓尺寸 （L×W×H） | 5500*3900*4500 |
| 機床重量(約) | 15T |
