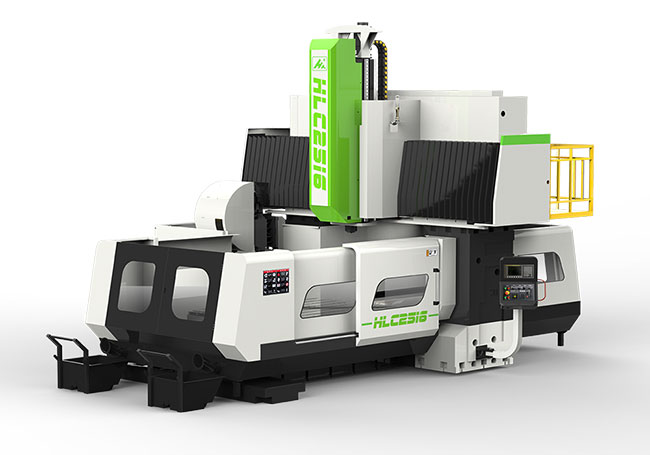

HLC2518龍門加工中心結構：
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性提高。
橫梁采用梯形式設計，剛性強結構好適合強力切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌（X軸4線軌），Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。
HLC2518龍門加工中心技術參數
|
HLC2518 |
規 格 |
|
工作臺規格（長×寬） |
2600*1500mm |
|
工作臺最大載重 |
6000 kg |
|
X坐標行程 |
2500 mm |
|
Y坐標行程 |
2000 mm |
|
Z坐標行程 |
1000mm |
|
兩立柱之間最大寬度 |
1800 mm |
|
主軸端面到工作臺距離 |
150mm-1150mm |
|
X滾柱重載線軌 |
兩條主承載線軌 線軌直徑55mm |
|
Y滾柱重載線軌 |
55mm 兩條主承載重載強力線軌 |
|
Z軸導軌 |
矩形內定位結構 硬軌 |
|
X、Y、Z切削速度 |
1～6000 mm/min |
|
X、Y、Z快速進給速度 |
15/15/10 m/min |
|
主軸轉速范圍 |
50～6000 r/min |
|
主軸錐孔 |
BT50-190mm |
|
主軸伺服電機 |
15/18.5KW |
|
工作臺T型槽（槽數×槽寬×槽距） |
7×22×170mm |
|
定位精度 |
500±0.008mm |
|
重復定位精度 |
500±0.006mm |
|
Z向配重 |
氮氣雙缸平衡系統 |
|
數控系統 |
臺灣新代/日本發那科/西門子 |
|
氣源壓力 |
0.5-0.8 MPa |
|
機床輪廓尺寸約 （L×W×H） |
7500mm*4200mm*3500mm |
|
機床重量(約) |
25T |
