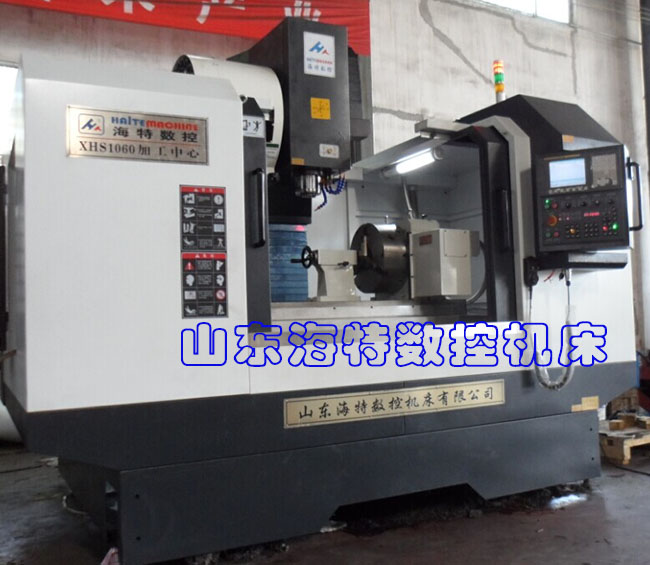

VMC1060四軸加工中心主要結構及特點
★ 主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性
★ 機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，金相組織穩定，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過噴砂回火震動實效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障；
★ “寶塔”跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性提高。
★ 高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
★ X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK軸承與高精密進口鎖緊。
★ X/Y/Z三向導軌采用原裝臺灣上銀產的直線導軌。寬度為45毫米，Z軸滑塊加寬加大，在保證加工中心速度與精度的同時，也保證了設備的剛性。
VMC1060加工中心技術參數：
| 機型 | 規格 | VMC1060 |
| X坐標行程 | mm | 1100 |
| Y坐標行程 | mm | 600 |
| Z坐標行程 | mm | 600 |
| 工作臺規格 （長） | mm | 1200 |
| 工作臺規格 （寬） | mm | 600 |
| 工作臺*大載重 | kg | 1000 |
| 主軸中心至立柱導軌面 | mm | 675 |
| 主軸端面至工作臺平面 | mm | 150-750 |
| X、Y、Z切削進給量 | mm/min | 1-6000 |
| X、Y、Z快速移動速度 | m/min | 24/36 |
| 主軸轉速范圍 | r/min | 50-8000 |
| 主軸錐孔 | BT40/50 | |
| 主軸電機功率 | kw | 11/15 |
| 工作臺T型槽/槽寬/槽距 | mm | 5/18/120 |
| 定位精度 | mm | 300±0.005 |
| 重復定位精度 | mm | 300±0.003 |
| 機床輪廓 長/寬 | m | 3.4/2.4 |
| 機床重量 | T | 9.3 |

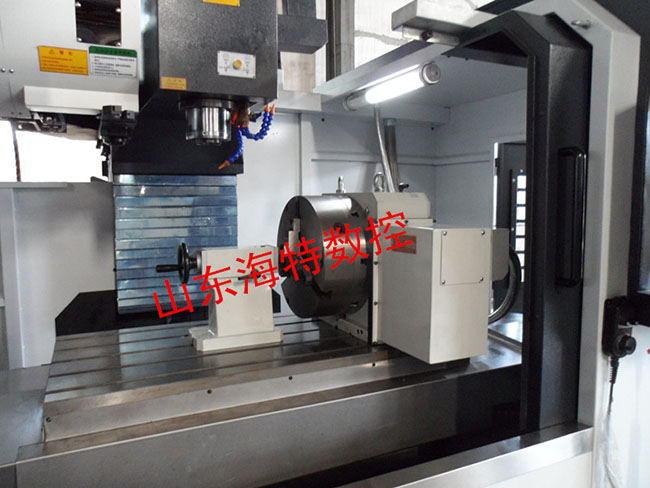

第四軸技術參數：
| 分度盤直徑 | Φ250MM |
| 中心高 | 250MM |
| 通孔直徑 | Φ80MMH7 |
| T型槽 | 14 |
| 齒輪比 | 1:90 |
| 分割單位（度） | 0.001° |
| 每分鐘轉速 | 22.2 |
| 剎車扭矩（油壓） | 92NM |
| 分割精度 | 15" |
| 重復精度（單向） | 4″ |
第四軸大小可根據客戶要求選配
VMC1060四軸加工中心配置：
★ 系統：北京KND2000M4系統，絕對值編碼器，支持四軸聯動。
★ 主軸：臺灣健椿隆 高剛性、高精密、高速主軸單元
★ 絲桿：臺灣律廷高精度直徑40精密3級滾珠絲杠。
★ 軸承：日本NSK高精密滾柱絲杠專用軸承
★ 刀庫：臺灣圣杰
★ 打刀缸：臺灣尚品
★ 絲杠螺母：臺灣高精密鎖緊螺母
選配部件：
系統：北京凱恩帝、臺灣新代 日本三菱、日本FANUC（發那科）、德國西門子等。
刀庫：圓盤（機械手）刀庫 斗笠式刀庫
第四軸、第五軸等。

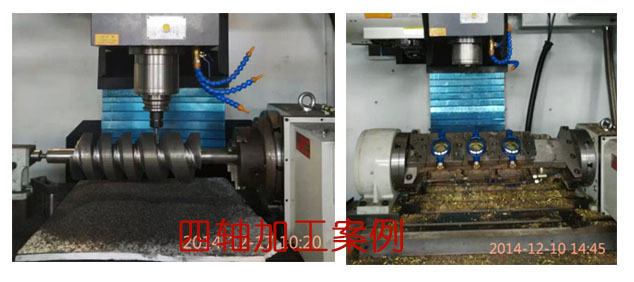

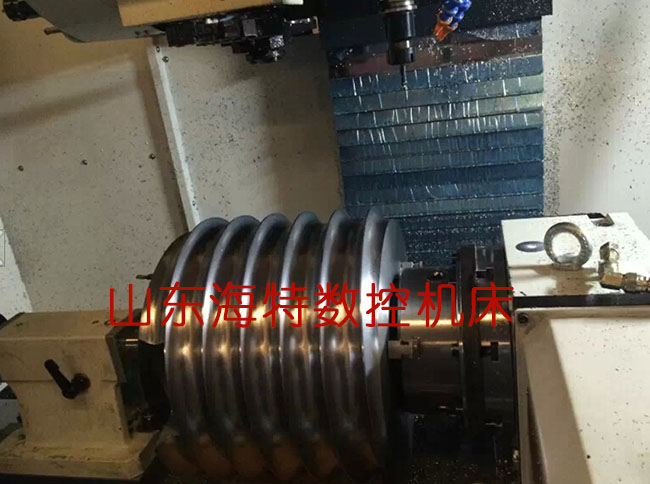

VMC1060四軸加工中心加工大螺旋工件
