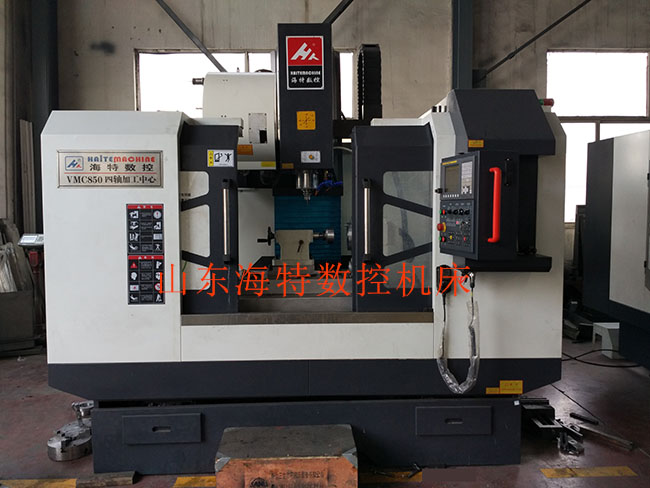

VMC850四軸加工中心簡介與用途

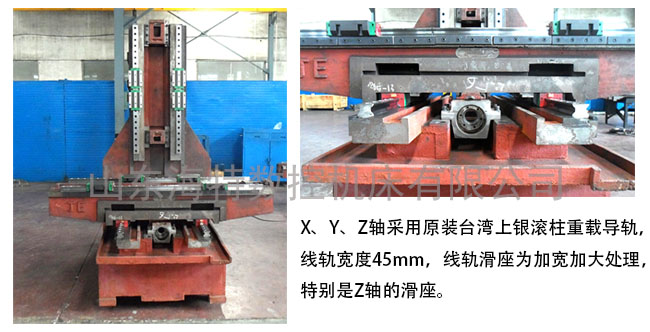

VMC850四軸加工中心其結構形式多為固定立柱式，工作臺為長方形，導軌負載大、跨距寬、精度高，結構及外形尺寸緊湊合理，主軸為伺服電機通過同步帶驅動。滾柱重載線軌可以滿足客戶速度快、精度高的要求外，還可以強力切削同時也增加機床導軌的使用壽命等特性。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工?？稍诠ぷ髋_(tái)上安裝一個水平軸的數控回轉臺（第四旋轉軸），用以加工螺旋線，以滿足特殊零件的加工要求。
VMC850四軸加工中心技術參數：
| 機型 | VMC850 |
| X坐標行程 (mm) | 800 |
| Y坐標行程 (mm) | 500 |
| Z坐標行程 (mm) | 500 |
| 工作臺規格（長×寬） (mm) | 1000×500 |
| 工作臺*大載重 | 500 |
| 主軸中心線到立柱正面導軌距離 | 575 |
| 主軸端面至工作臺上平面距離 | 120～620 |
| X、Y、Z切削進給量(mm/min) | 1-6000 |
| X、Y、Z快速進給速度(m/min) | 24 |
| 主軸轉速范圍 (r/min) | 50～8000 |
| 主軸錐孔 | BT40 |
| 主軸電機(kw) | 7.5/11 |
| 工作臺T型槽槽數×槽寬×槽距 | 5/18/100 |
| 重復定位精度(300mm) | ± 0.003 |
| 定位精度 (300mm) | ±0.005 |
| 使用源氣壓力(MPa) | 0.6-0.8 |
| 機床輪廓（L×W×H）(mm) | 2950*2200*2600 |
| 機床重量 (kg) | 6800 |

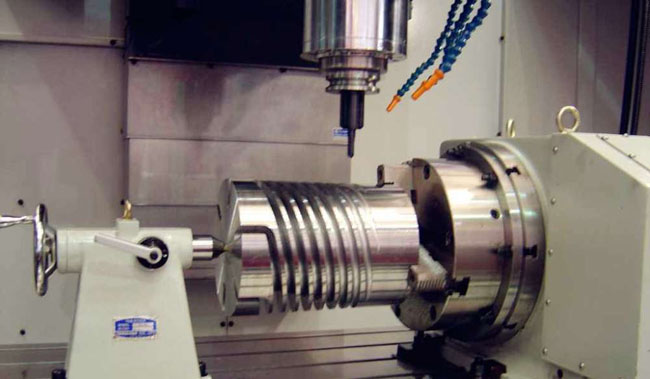

這款是在850加工中心的基礎上增加的第四軸，實現圓柱上銑螺旋線，螺距等分的工件加工需求。

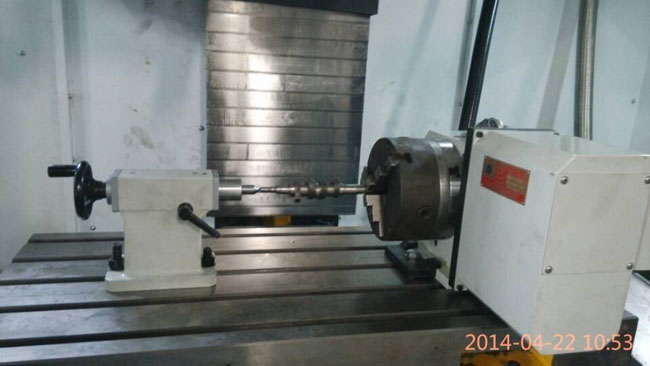

第四軸配手動尾座圖

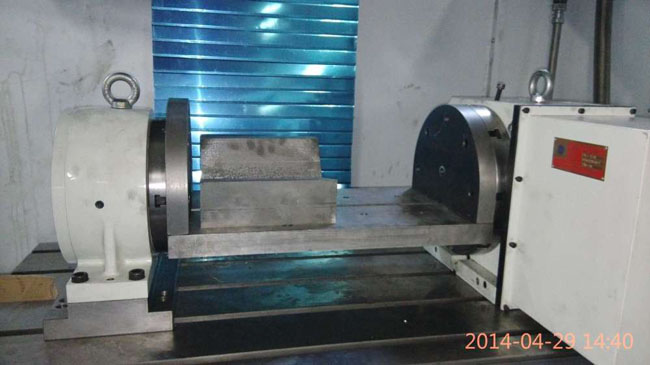

第四軸配強力尾座圖
VMC850四軸加工中心第四軸參數：第四軸配手動尾座圖
第四軸配強力尾座圖
|
第四軸 |
CNC-250 |
|
盤面直徑 |
250mm |
|
垂直中心高 |
185mm |
|
垂直全高 |
315mm |
|
分割精度等級 |
15″ |
|
重復精度 |
4″ |
|
凈重 |
124KG |
|
手動尾座 |
TS-A 185 |
|
四軸電機 |
Bis8/3000 |
山東海特?cái)?shù)控專業加工中心生產廠家，標配為三軸聯動，可根據客戶要求加裝四軸。采用廠家直銷模式，中間不設任何代理。歡迎來廠實地考察。
