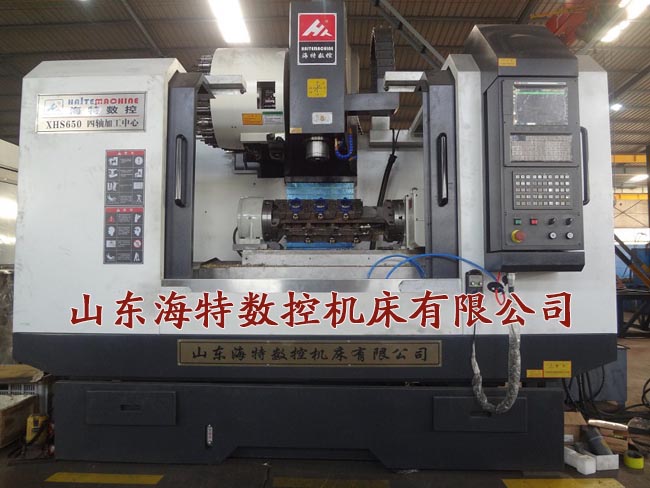

VMC650四軸加工中心是在原VMC650加工中心上添加第四軸而成的，在一次裝夾中可連續完成銑、鉆、擴、鉸、鏜、攻牙及兩維、三維曲面，斜面的精密加工，是航空配件、汽車零配件等高精度零件的理想加工設備。該機床廣泛應用于軍工、航天、汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。
VMC650四軸加工中心結構：
1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確?；A件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構*加合理，與加強筋的恰當搭配，保證了基礎件的高剛性與高強度。寬實的機床底座，箱形腔"人"字型立柱、加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
2、高剛性、高精密主軸：采用臺灣健椿隆主軸BT40-120mm。
3、采用臺灣律廷C3級高精密、高強度滾珠絲杠。
4、X、Y、Z軸采用原裝臺灣上銀滾柱線軌
5、采用原裝臺灣圣杰斗笠/圓盤刀庫
6、機床配有密封式導軌防護罩，有效的保護導軌和絲杠，延長其使用壽命。
7、當機床配立體式全防護時，機床在強力切屑時保證外防護不震動。
8、機床配有自動潤滑系統、冷卻系統，采用全封閉式立式防護罩。

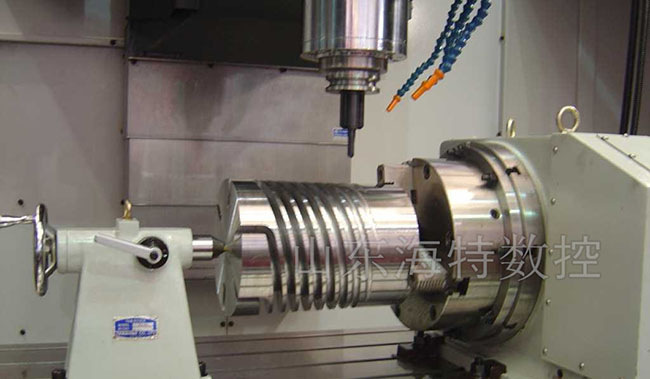

9、第四軸（A軸）采用臺灣旭陽CNC電腦數控分度盤含四軸電機與驅動器，四軸采取氣動（液壓）鎖緊方式，鎖緊安全可靠
VMC650四軸加工中心參數：
◆ X軸行程(左右)：650mm
◆ Y軸行程(前后)：450mm
◆ Z軸行程(上下)：450mm
工作臺
◆ 工作面積：860×430mm
◆ 工作臺*大負荷：400kg
◆ T型槽(槽×槽寬×中心距)：5/18/75mm
快速位移
◆ X/Y/Z切削進給量：1～6000 mm/min
◆ X、Y、Z快速進給速度：24m/min
主軸
◆ 主軸端面至工作臺面距離：100~550mm
◆ 主軸中心至立柱導軌距離：475mm
◆ 主軸轉速：50～8000 r/min
◆ 主軸錐孔：BT40-120mm
◆ 主軸電機：7.5kW
◆ X、Z伺服電機：bis12/2000 Z軸含有抱閘
◆ Y伺服電機：bis22/2000
定位精度
◆ 重復定位精度：+ 0.003mm
◆ 定位精度：+ 0.005mm
機床外形
◆ 機床輪廓尺寸（L×W×H）：2750x2080x2500mmmm
◆ 機床重量：4800 kg
第四軸大小可根據 客戶要求選配
第四軸參數：
|
第四軸 |
CNC-200 |
|
盤面直徑 |
200mm |
|
垂直中心高 |
160mm |
|
垂直全高 |
270mm |
|
分割精度等級 |
25″ |
|
重復精度 |
4″ |
|
凈重 |
84KG |
|
手動尾座 |
TS-A 160 |
|
四軸電機 |
Bis8/3000 |
