隨著科技的發展，以太網的功能也越來越強大，對于目前已經在市場上流行的系統基本都支持以太網的功能，今天就來說說如何通過以太網進行機床與系統的聯機。
對于FANUC系統來說，電腦與系統進行聯機時需要兩方面的設定，需要將電腦和系統設定在一個網段中。
電腦端設定

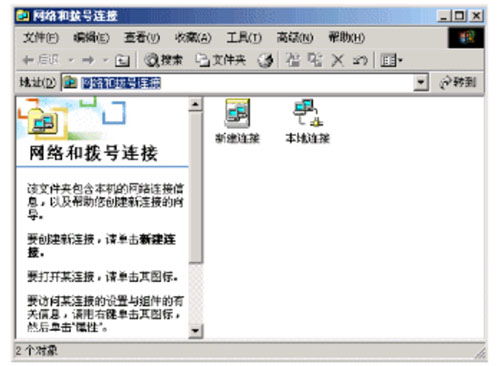

1.右鍵點擊桌面上的[網上鄰居]，然后選擇[屬性]。就可以看到一個文件夾[網絡和撥號連接]。

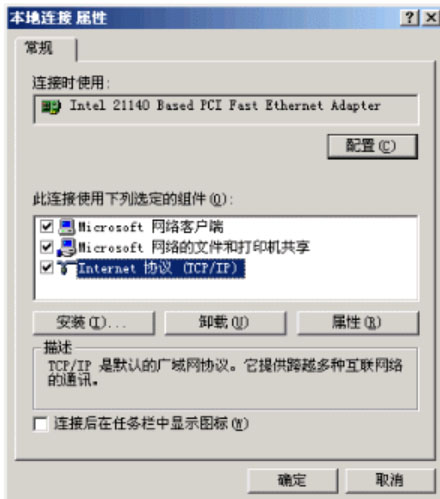

2 右鍵點擊[本地連接]，選擇[屬性]?？梢钥吹絒本地連接屬性]
3 在列表框中選擇 [Internet 協議 TCP/IP] ，且按下[屬性]。
4 [Internet 協議 (TCP/IP) 屬性] 將會顯示，請記下”IP地址”和”子網掩碼”的值。
5 按下[取消]關閉對話窗口。（不需要一定改變?nèi)魏雾?xiàng)目）
當計算機不是經常連接到局域網上時
1.首先安裝以太網適配器（附加板或PCMCIA卡）如果有問題查看以太網硬件參考書。
2.如上查看 [Internet 協議 (TCP/IP) 屬性]
3.設定如下值
IP 地址:
192.168.1.2
子網掩碼: 255.255.255.0
4.按下[取消]關閉對話窗口。
NC測設定
1.在MDI方式按下 [SYSTEM]鍵，然后多次按下[>]軟鍵。在軟鍵菜單上可以看到
[COMMON],[FOCAS2],[OPRT]。
2.按下軟鍵[COMMON]，顯示確認
[內嵌】裝置有效。如果顯示[EMBEDDED]，按[OPRT]→[EMB/PCMCIA]→[EXECUTE]。必須變?yōu)閇EMB]裝置有效。

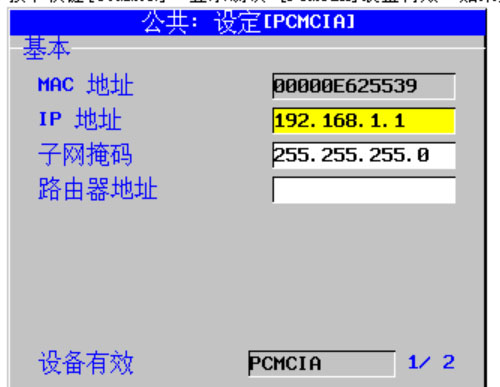

1.如下步驟進行CNC的初始設定。
IP 地址: 192.168.1.1
子網掩碼: 255.255.255.0
– 如果通常你的PC不連接LAN，這時可以設定 “192.168.1.xxx”
作為IP地址。如果正確就不需要改變顯示畫面的任何設定。
–
如果通常你的PC機連接LAN，需要根據PC機的IP地址改變NC的IP地址設定。
子網掩碼NC設定和PC機相同。
在子網掩碼設定”255″的位置，NC和PC機設定相同的IP地址值。在子網掩碼是”0″的位置，NC的IP地址可以設定任意值。（但是這個值與PC機的設定值不同。）
例如)
PC機的IP地址為”190.0.3.1″ ，子網掩碼地址為”255.255.0.0″ 。
NC設定
IP 地址: 190.0.3.2 <-
你可以在 190.0.xxx.ooo 中設定其他任何值(但是不可設定 xxx.ooo=3.1）
子網掩碼: 255.255.0.0

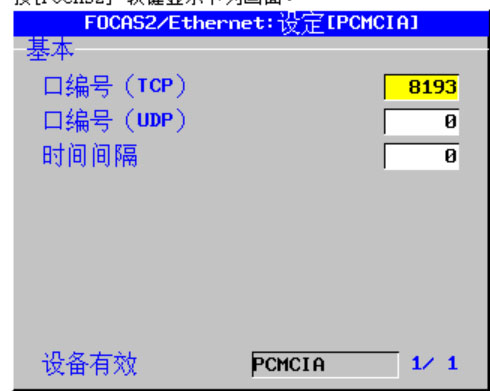

2.按[FOCAS2] 軟鍵顯示下列畫面。
設置口令編號：8193
UDP 8192
時間間隔：10
當經過以上設定完成后，可以通過在電腦上運行ping 192.168.1.1(機床IP地址)，檢查是否能夠ping 通，。
