臺灣新代系統支持五軸五聯動，發那科系統只支持五軸四聯動
山東海特五軸加工中心大多數為3+2五軸，在三個直線軸基礎上整加了兩個旋轉軸，可以實現五軸五聯動，這種結構相對簡單，性價比高，在解決葉輪、葉片、船用螺旋槳、大型柴油機曲軸等方面具有獨特的優勢。
VMC1270五軸加工中心配置：
★控制系統標準配置：臺灣新代，含RTCP功能
★主軸單元：臺灣健椿（可選配 直聯、12000轉、中心出水）
★滾珠絲桿：臺灣律庭（加長鎖緊螺母，延長絲桿使用壽命）
★軸承：日本NSK、德國FAG
★刀庫：臺灣刀庫
★導軌：Y向4軌道，高剛性、重切削。
線軌為臺灣上銀滾柱線軌，軌道寬45mm、滿足客戶速度快、精度高的要求外， 還可以強力切削。
★電氣元件：法國施耐德
★氣動元件：臺灣亞德客
ITEM項目 | 單位 | VMC1270 |
X軸行程 | mm | 1200 |
Y軸行程 | mm | 700 |
Z軸行程 | mm | 700 |
主軸鼻端至工作臺距離 | mm | 120-820可定做加高 |
主軸中心至立柱導軌距離 | mm | 775 |
XYZ快速移動 | mm/min | 24 |
三軸切削進給速度 | mm/min | 1-6000 |
工作臺尺寸 | mm | 1400*700 |
工作臺*大承重 | kg | 1000 |
工作臺T型槽數/寬度/間距 | 5/18/140 | |
主軸轉速范圍 | r/min | 6000/8000 |
主軸伺服電機功率 | kw | 11/15 |
主軸孔錐度 | BT40/BT50 | |
主軸直徑 | mm | 150 |
定位精度 | mm | 500±0.005mm |
重復定位精度 | mm | 500±0.003mm |
機床重量（約） | kg | 10500 |
外形尺寸(長*寬*高） | mm | 3600/2600/2700 |
型號 | CNCT-250 |
盤面直徑 （mm） | 250 |
垂直中心高 | 225 |
垂直全高 | 365 |
*小分割單位 | 0.001° |
標準可傾斜角度 | -20°-- 110° |
旋轉軸分割精度 | 15″ |
旋轉軸重復精度 | 4″ |
傾斜軸分割精度 | 60″ |
每分鐘*大轉速 旋轉軸 rpm | 16.7 |
每分鐘*大轉速 旋轉軸 rpm | 8.3 |
重量 | 270 kg |
A軸電機功率 | 1.5KW |
C軸電機功率 | 1.5KW |

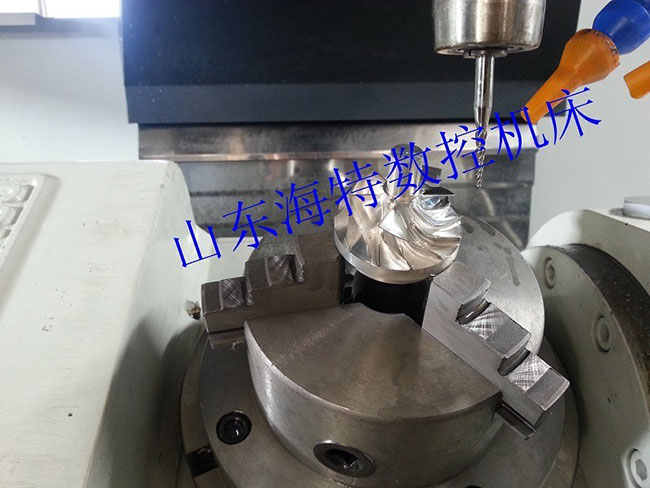

五軸大小可根據客戶要求選擇，第五軸型號：CNCT-100、200、250、320、450、630，用于加工中心上，可實現五軸五聯動功能?？杉庸と~輪、葉片等復雜的工件。

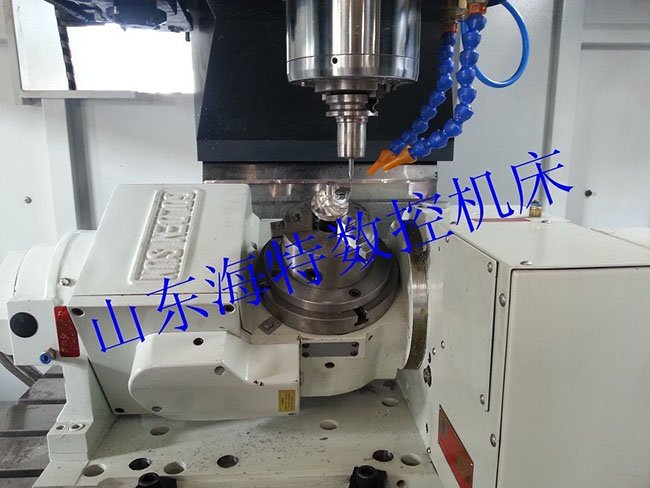

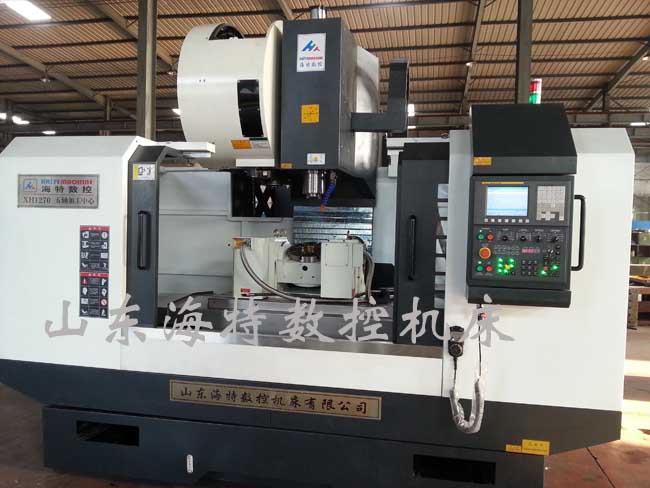

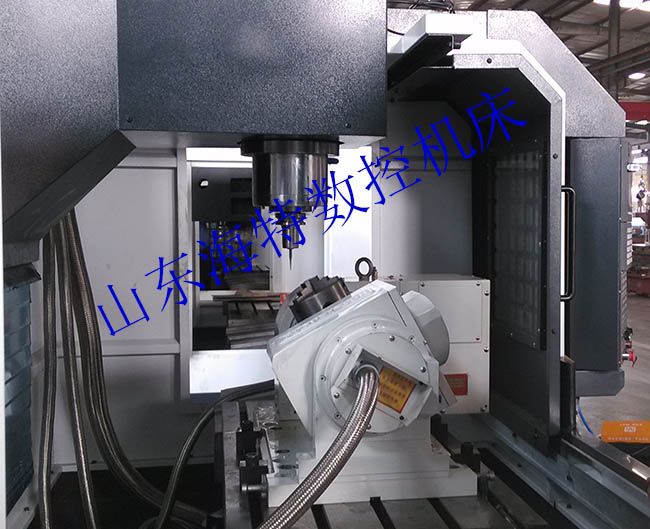

VMC1270五軸加工中心內部細節圖（廠家實景拍攝，盜圖必究）
