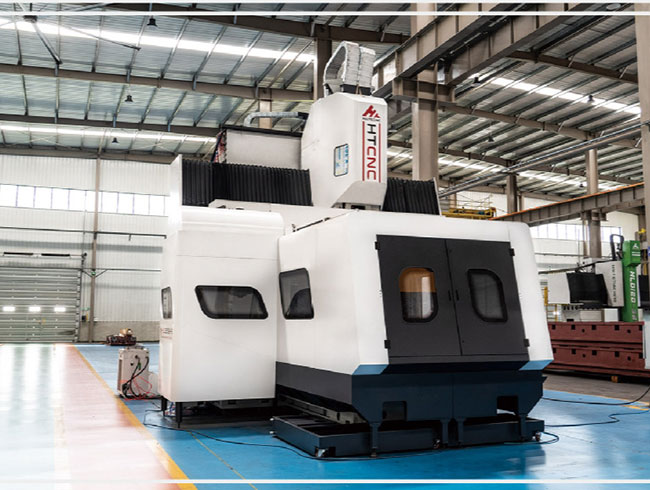

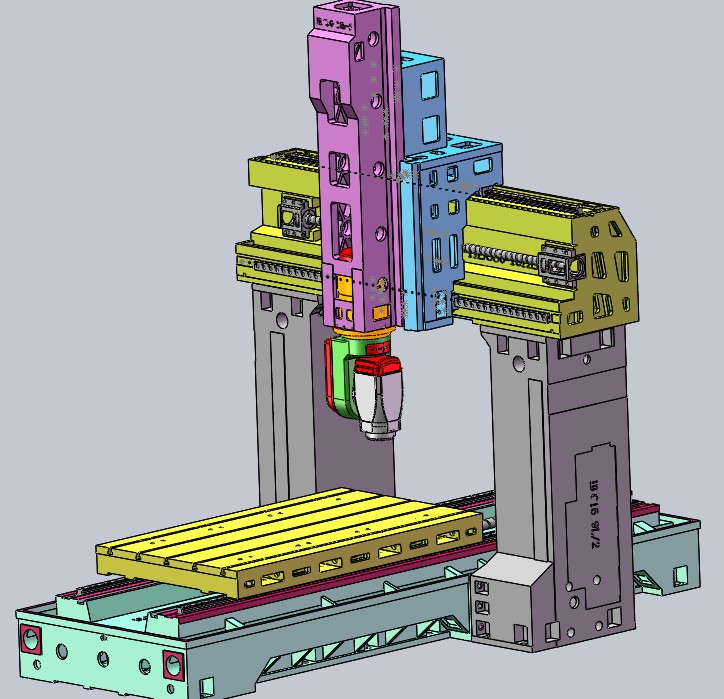

2516五軸龍門加工中心參數

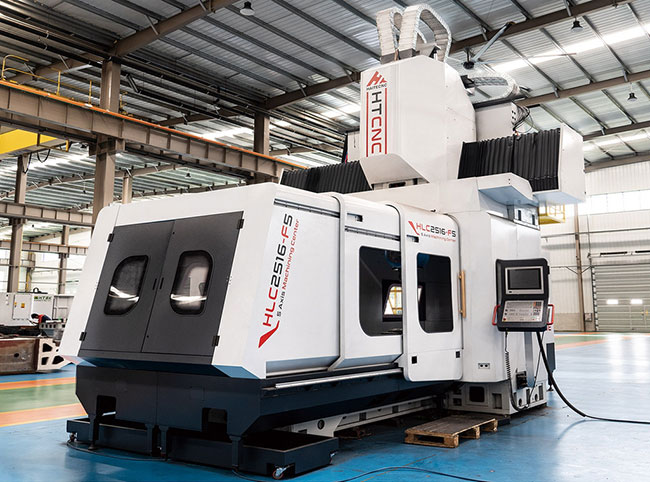

HLC2516F5 | 規格 |
工作臺尺寸（長度×寬度） | 2600×1200mm |
X.軸行程 | 2600mm |
Y、軸行程 | 1800mm |
Z軸行程 | 1000mm |
X.軸線軌 | 55#滾柱 |
Y、軸線軌 | 55#滾柱 |
Z軸線軌 | 45-55#滾柱 （四線軌） |
X.軸絲杠 | 6316C2級 |
Y、軸絲杠 | 6316C2級 |
Z軸絲杠 | 5512C2級 |
工作臺承重 | 4000KG |
兩立柱間距 | 1600 mm |
主軸端面至工作臺距離 | 100-1100mm |
主軸轉速 | 50-20000r/min |
主軸錐度 | HSK-A63 |
X、Y、Z軸進給速度（無級） | 1-12000mm/min |
X、軸快速移動 | 15000 mm/min |
Y、軸快速移動 | 15000 mm/min |
Z軸快速移動 | 12000 mm/min |
數控系統 | 華中848D系統 支持RTCP功能 五軸五聯動 |
擺動電主軸功率 | 15.8KW |
刀庫 | HSK-A63-24T |
定位精度 | 全長0.02mm |
重復定位精度 | 全長0.008mm |
工作臺T型槽寬×間距×槽數 | 22×220×7mm |
使用源氣壓力 | 0.4-0.6 MPa |
防護門 | 聯鎖 |
機床占地尺寸 | 8600x4800x5800mm |
機床重量 | 25T |
